Модернизация схемы управления котлоагрегатов высокого и среднего давления на АО «Риддер ТЭЦ»
Заказчик: АО «Риддер ТЭЦ», г. Риддер
Описание объекта автоматизации
Объектами автоматизации являются котлы среднего давления типа ЦКТИ-75-39ф (№1-3) и котлы высокого давления типа ПК-19 (№4, 5).
Характеристика котла ЦКТИ-75-39ф:
Паропроизводительность – 75 т/час;
Давление перегретого пара – 39 кгс/см2;
Температура перегретого пара – 410 оС.
Характеристики котла ПК-19:
Паропроизводительность – 150 т/час;
Давление перегретого пара – 100 кгс/см2;
Температура перегретого пара – 540 оС.
Назначение системы автоматизации
Система реализует функции управления технологическим процессом, а также регулирование технологических параметров на заданном уровне в автоматическом режиме, предоставляет оперативную информацию о состоянии параметров технологического процесса обслуживающему персоналу на экране АРМ оператора и панелях операторов, позволяет оперативно выявлять аварийные ситуации.
В системе автоматизации реализованы следующие регуляторы:
- регулятор питания котла водой;
- регулятор топлива;
- регулятор температуры перегретого пара (для котлов высокого давления).
Структура системы
АСУТП котлоагрегатов (далее по тексту КА) организована в виде распределенной трехуровневой (полевой, контроллерный и операторский) системы, работающей в режиме реального времени.
Полевой уровень представляет собой совокупность контрольно-измерительных приборов и исполнительных механизмов.
Локальные системы построены на базе программируемых логических контроллеров S7-300 (на каждый котлоагрегат предусмотрен отдельный контроллер) с модулями ввода-вывода дискретных и аналоговых сигналов, которые осуществляют сбор, обработку технологических параметров и выдают управляющие воздействия на исполнительные механизмы. Передача данных между полевым и контроллерным уровнем осуществляется по физическим линиям связи, а также по промышленной сети Profibus DP. Контроллеры содержат специальное программное обеспечение для выполнения вышеуказанных функций.
Верхний уровень КА№4,5 реализован на базе персонального компьютера Dell, укомплектованного двумя мониторами с диагональю 24’’, c лицензионным программным обеспечением SIMATIC PCS 7, пакет ПО одиночной станции OS SINGLE STATION V8.0 (PO 100).
Для визуализации и дистанционного управления котлов среднего давления используются панели операторов KTP900 BASIC для КА №2 и TP1200 COMFORT для КА №1,3 (для каждого КА предусмотрена отдельная панель оператора).
Верхний уровень обеспечивает реализацию следующих функций:
- отображение информации в виде мнемосхем, виртуальных панелей управления, графиков и гистограмм, таблиц, текстовых сообщений;
- технологическая сигнализация;
- регистрация событий;
- контроль исполнения команд;
- архивирование информации (на АРМ оператора);
- протоколирование информации (на АРМ оператора);
- дистанционное управление.
Передача данных между контроллерным и верхним уровнями осуществляется по сети Industrial Ethernet с пропускной способностью до 100 Мбит/с посредством промышленных коммутаторов МОХА EDS-205A.

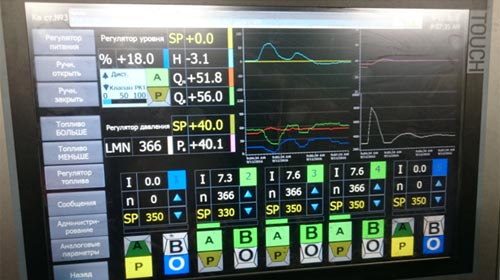

Экран панели оператора котлоагрегата среднего давления

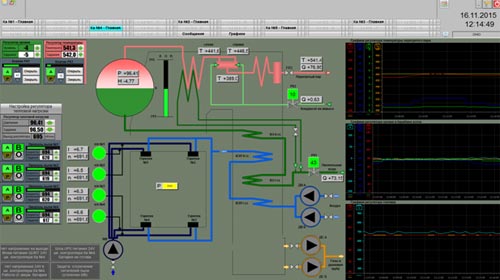

Главная мнемосхема котлоагрегата высокого давления
 |
 |

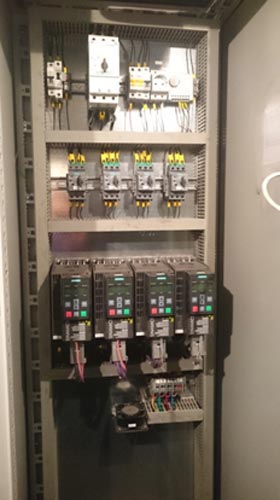

| Щит частотных преобразователей |

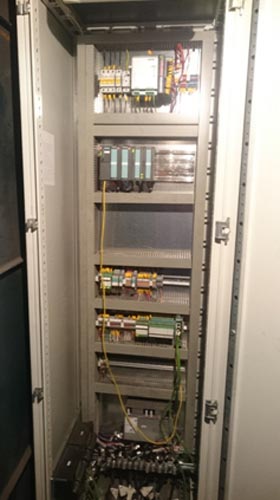

Шкаф управления на базе контроллера S7-300 |

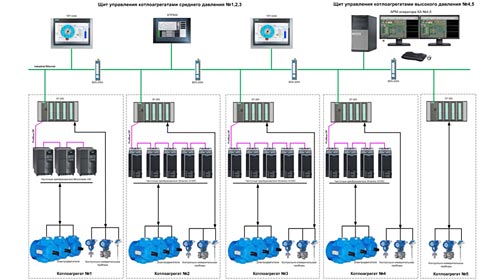

Схема структурная комплекса технических средств
Сроки реализации проектов:
Год ввода в эксплуатацию КА №4,5: октябрь 2015г.
Год ввода в эксплуатацию КА №1-3: октябрь 2016г.
Внедрено: ТОО «СИНЕТИК»
|
