Проекты/ Нефтехимия

АСУ общей факельной системой и факельной системой кислого газа

Заказчик: ТОО «Атырауский НПЗ»

Описание технологического процесса:

Общая факельная система обеспечивает безопасное удаление углеводородных паров от технологических установок во время нарушения технологического режима, аварийных ситуациях и на период пуска и остановки.

Общая факельная система охватывает существующие и новые технологические установки, которые будут построены на НПЗ, за исключением установки производства серы.

К охватываемым системой установкам относится следующие:
Существующие установки:
- установка ЭЛОУ-АВТ-3;
- установка замедленного коксования;
- установка прокалки кокса;
- установка риформинга (ЛГ-35-11/300).

Новые и модифицируемые установки:
- установка ЭЛОУ-АТ-2;
- комбинированная установка (бензиновая установка и установка гидроочистки дизельного топлива/депарафинизации);
- водородная установка.

Кроме того, в общую факельную систему направляются сбросы с газореагентного хозяйства.
Запроектировано два взаимозаменяемых факельных ствола (рабочий и резервный) для обеспечения безостановочной работы.

В состав факельной установки входят:
- общий коллектор Ду= 1200 мм;
- сепараторы факельного газа С-1, С-2;
- насосы для откачки углеводородного конденсата Н-1, Н-1а;
- коллектора от сепараторов к факельным стволам;
- дренажная емкость для сбора конденсата из сепараторов в факельных стволах, дренажа трубопроводов и насосов;
- факельные стволы ФС-1, ФС-2.
Факельная система кислых газов обеспечивает безопасное удаление углеводородных паров, содержащих сероводород больше 8 %, во время нарушения технологического режима, аварийных ситуациях на установке производства серы.

Требования к системе автоматизации:
АСУ ТП решает следующие задачи:

• осуществляет централизованный контроль значений технологических параметров, состояния оборудования;
• поддерживает технологические параметры на заданном уровне, фиксирует отклонение параметров от заданных;
• осуществляет контроль опасных отклонений параметров, определяющих взрыво- и пожароопасность производства,
• вырабатывает сигналы управления на исполнительные механизмы, препятствующие возникновению или развитию аварийных ситуаций с выдачей информации на рабочее место оператора;
• ведет мониторинг загазованности атмосферы в опасных зонах, выдает сигналы опасности, сигналы управления на блокировки и выдает информацию оператору;
• осуществляет противопожарный контроль;
• ведет архивирование технологических параметров.

Решение и характеристики системы автоматизации:
Система автоматизации построена на базе двух контроллеров SIMATIC S7-300 с центральным процессором CPU 315-2DP и станцией ввода-вывода ET200M для сбора информации от датчиков и исполнительных механизмов.

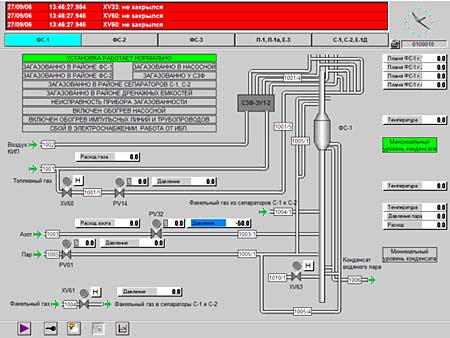

Верхний уровень представляет собой рабочее место оператора-технолога на базе персонального компьютера, с установленным программным обеспечением WinCC v 6.0.
Связь между контроллером и персональным компьютером осуществляется по промышленной сети MPI.

Сроки реализации проекта:

Год ввода в эксплуатацию: 2006 г.
