Проекты/ Строительная промышленность

Система контроля технологических параметров вращающейся печи № 4

Заказчик: АО "Бухтарминская цементная компания"

Описание технологического процесса:
Сырьевая смесь подается шламовым питателем сверху во вращающуюся печь № 4, имеющую размеры: диаметр 5 метров и длину 185 метров. Печь имеет небольшой наклон, благодаря которому сырье непрерывно перемещается вниз, в течение 4 часов проходя всю длину печи.

Со стороны головки в печь подается топливо и воздух; в результате сгорания топлива образуются горячие газы, поток которых направлен от горячего конца печи к холодному - навстречу движущемуся материалу. Получившийся клинкер охлаждается в колосниково-переталкивающем холодильнике и транспортируется в клинкерные силосы.

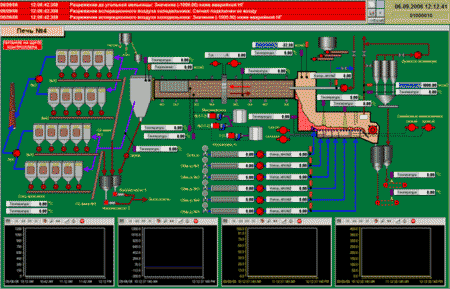

Мнемосхема "Печь № 4"

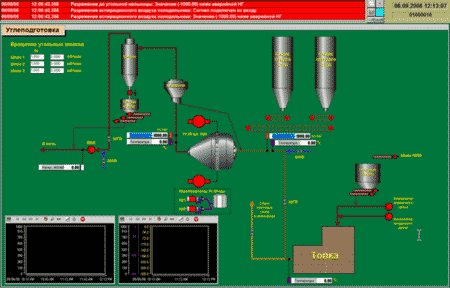

Мнемосхема "Углеподготовка"

Требования к системе автоматизации:
Система автоматизации обеспечивает оперативный и ремонтный персонал АО "БЦК" информацией о состоянии техпроцесса, представляемой в наиболее удобной форме для эффективного управления технологическими процессами производства.
Выход контролируемых параметров за пределы зоны регулирования сигнализируется на рабочей станции оператора-технолога.
Вся информация об аварийных остановках оборудования и аварийных значениях параметров технологического процесса протоколируется.

Решение и характеристики системы автоматизации:
Система автоматизации построена на базе контроллера SIMATIC S7-300 с центральным процессором CPU 315-2DP и станцией ввода-вывода ET200M для сбора информации от удаленных датчиков.
Верхний уровень представляет собой рабочее место оператора-технолога на базе персонального компьютера, с установленным программным обеспечением WinCC v 6.0. Для визуализации технологического процесса используются два монитора с функцией мультиэкрана.
Связь между контроллером и персональным компьютером осуществляется по промышленной сети PROFIBUS DP.

Сроки реализации проекта:
Год ввода в эксплуатацию: 2006 г.
