Система автоматизации автоклавного участка завода по производству газобетона

Заказчик: АО "Экотон+" г. Астана

Описание технологического процесса:

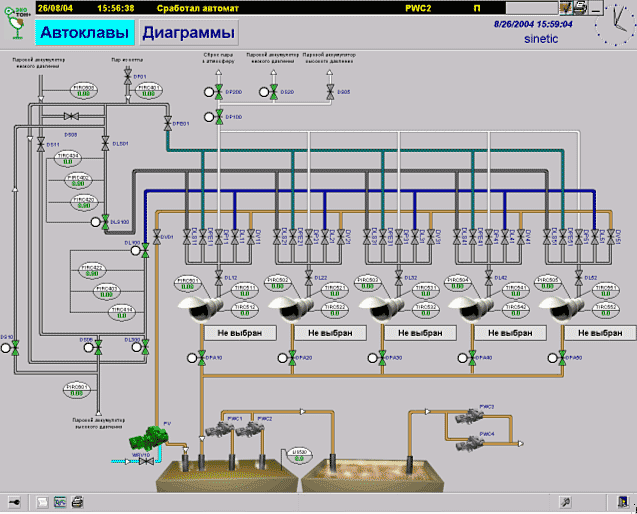

 Мнемосхема "Автоклавный участок"

Автоклавная установка состоит из 5 автоклавов, предназначенных для закаливания материала. Закаливание происходит в несколько стадий при определенных значениях давления и температуры. Автоклавы приводятся в действие насыщенным паром, который создается в собственной котельной установке.

Требования к системе автоматизации:

• Поддержание определенного давления и расхода пара в зависимости от стадии закаливания.
• Управление задвижками парораспределительной гребенки
• Управление вакуумным и конденсатными насосами
• Контроль технологических параметров
• Диагностика технологического оборудования
• Архивирование и протоколирование действий оператора

Решение и характеристики системы автоматизации:

Система выполнена на базе контроллера SIMATIC S7-300. В качестве системы визуализации использована промышленная Panel – PC GEFAHART с установленной WinCC. Обмен данным между контроллером и станцией оператора осуществляется по сети Ethernet.  Автоклавный участок имеет 48 аналоговых и 180 дискретных сигналов.

Сроки реализации проекта:

Проектирование системы управления, монтаж,  разработка программного обеспечения верхнего и нижнего уровня, а так же пусконаладочные работы были выполнены в период 15.01.2004 по 08.08.2004. С момента сдачи системы в промышленную эксплуатацию, нареканий и замечаний со стороны заказчика не было.
