Интеграция системы управления электрической котельной здания Шульбинской ГЭС в существующую систему мониторинга

Назначением системы является отопление служебно-производственного корпуса (СПК) и технологических отметок здания ГЭС. Электрическая котельная представляет собой технологический комплекс для производства тепловой энергии в режиме свободного графика потребления элетроэнергии по двухтрубным системам теплоснабжения..

Функции выполняемые системой:

•  Предоставление оператору информации о состоянии электродвигателей насосов, регуляторов напряжения, клапанов;
•  Предоставление оператору информации о значениях давления и температуры в трубопроводах, а также электрических параметров регуляторов напряжения (ток, напряжение, частота);
• Звуковая сигнализация о возникающих авариях в работе электрокотельной;
• Отображение и архивирование всех событий происходящих в системе;
• Отображение и архивирование измеряемых параметров электрической сети.

Описание системы.

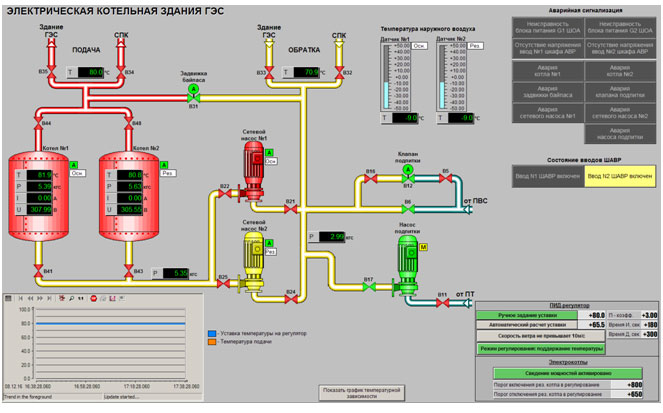

Верхний уровень системы представляет собой существующую систему мониторинга с резервированным сервером и несколькими АРМ оператора.
Нижний уровень системы построен на базе контроллера фирмы Siemens S7-300. Контроллер нижнего уровня и АРМ верхнего уровня находятся в единой сети Ethernet и обменивается с верхним уровнем необходимыми данными.
